pengenalan
Dalam dunia hiper-bersambung moden kami,-penghantaran data berkelajuan tinggi dan-rangkaian komunikasi yang jelas sering kali dipandang remeh oleh pengguna dan perniagaan. Di sebalik setiap siaran televisyen definisi tinggi-, sambungan internet jalur lebar kediaman, stesen pangkalan selular dan sistem radio wayarles profesional terdapat infrastruktur fizikal yang canggih yang membolehkan komunikasi lancar. Antara komponen yang paling tahan lama, boleh dipercayai dan kritikal bagi infrastruktur global ini ialah kabel sepaksi. Selama beberapa dekad, talian penghantaran elektrik jenis khusus ini telah berfungsi sebagai medium asas untuk menggerakkan isyarat frekuensi radio (RF) dengan selamat, cekap dan boleh dipercayai dari satu peralatan elektronik ke peralatan elektronik yang lain.
Walaupun peningkatan pesat dan meluas bagi gentian optik dan komunikasi tanpa wayar merentasi banyak sektor, kabel sepaksi kekal sangat diperlukan merentasi spektrum elektronik pengguna, pembuatan industri, kejuruteraan aeroangkasa dan aplikasi telekomunikasi yang sangat luas. Reka bentuk geometri sepusatnya yang unik membolehkannya mengandungi medan elektromagnet dengan jayanya, melindungi penghantaran data dalaman daripada hingar luaran yang keras, dan mengekalkan integriti isyarat yang teguh pada jarak operasi yang bermakna. Panduan komprehensif ini meneroka konsep asas kabel sepaksi, membedah anatomi dalaman yang rumit, mengkaji fizik asas penghantaran isyarat RF, menilai piawaian impedans dan varian kabel yang berbeza, dan mengkaji kelebihan dan had operasi utamanya dalam kejuruteraan elektrik kontemporari.
1. Anatomi dan Struktur Teras Kabel Sepaksi
Untuk benar-benar memahami cara kabel sepaksi mencapai-keupayaan penghantaran berprestasi tinggi, seseorang mesti meneliti dengan teliti pembinaan fizikal dan komposisi bahannya. Istilah teknikal "koaksial" berasal daripada fakta struktur bahawa semua lapisan sepusat dalaman berkongsi paksi geometri yang sama. Penjajaran konsentrik yang tepat ini adalah disengajakan sepenuhnya, direka bentuk dengan teliti untuk mengawal medan elektromagnet di sekeliling dan menyekat gangguan luaran sepenuhnya. Kabel sepaksi standard terdiri daripada empat lapisan sepusat utama, setiap satu direka bentuk untuk melaksanakan fungsi mekanikal atau elektrik tertentu dalam pemasangan talian penghantaran keseluruhan.
Di tengah-tengah terletak konduktor teras, biasanya dirujuk sebagai konduktor pusat. Unsur kritikal ini biasanya dihasilkan daripada-kuprum pepejal ketulenan tinggi, keluli bersalut kuprum-untuk kekuatan tegangan tambahan atau kuprum bersalut-perak, dan tugas utamanya ialah membawa isyarat RF elektrik utama. Di sekeliling konduktor dalam ini ialah penebat dielektrik, lapisan bukan konduktif-biasanya dibina daripada polietilena pepejal atau berbuih, atau polytetrafluoroethylene (PTFE). Penebat dielektrik mengekalkan jarak fizikal yang tepat dan tidak berbelah bahagi antara teras tengah dan lapisan luar, yang penting untuk menentukan impedans elektrik dan halaju perambatan isyarat kabel.
Membungkus penebat dielektrik ialah perisai logam, yang berfungsi sebagai penghalang penting mutlak terhadap bunyi persekitaran dan kebocoran isyarat. Perisai ini biasanya dibina daripada gabungan kerajang aluminium dan jaringan tenunan ketat daripada helai tembaga tin atau kosong. Perisai bertindak sebagai konduktor sekunder, melengkapkan litar elektrik sambil memerangkap gelombang elektromagnet di dalam kabel dan menyekat gangguan elektromagnet luaran (EMI) dan gangguan frekuensi radio (RFI). Akhir sekali, keseluruhan pemasangan ditempatkan di dalam jaket pelindung luar yang diperbuat daripada polimer tahan lama seperti PVC, polietilena atau poliuretana. Kulit luar ini melindungi lapisan dalaman daripada lelasan fizikal, kemasukan lembapan, sinaran suria ultraungu dan pendedahan kimia yang melampau dalam persekitaran luar yang keras.
2. Fizik Penghantaran Isyarat RF
Penghantaran frekuensi radio melibatkan-arus ulang-alik frekuensi tinggi yang berayun dengan pantas, mewujudkan medan elektromagnet yang boleh memancar dengan mudah atau menangkap bunyi sesat jika tidak diurus oleh kejuruteraan yang betul. Wayar terbuka standard atau pasangan konduktor selari kurang sesuai untuk penghantaran-berfrekuensi tinggi kerana ia bertindak seperti antena yang tidak diingini, membocorkan tenaga isyarat berharga dan mengalami kemerosotan teruk akibat gangguan persekitaran ambien. Kabel sepaksi menyelesaikan masalah ini dengan cemerlang melalui aplikasi fizikal kurungan elektromagnet lengkap.
Apabila isyarat RF memasuki konduktor teras kabel sepaksi, ia menghasilkan medan elektromagnet yang bergerak sepanjang wayar. Oleh kerana perisai logam luar sepenuhnya mengelilingi konduktor tengah pada jarak yang seragam, medan elektrik dan magnet yang berkaitan dengan isyarat dihadkan sepenuhnya kepada ruang dalam penebat dielektrik yang terletak di antara teras dalam dan perisai luar. Tambahan pula, sebarang bunyi elektromagnet luaran yang berpunca daripada talian kuasa, pemancar radio atau jentera industri mengenai perisai jalinan luar dan dibumikan atau dipantulkan dengan selamat, menghalangnya daripada menembusi teras dan merosakkan aliran data.
Satu lagi konsep kritikal dalam penghantaran RF melalui kabel sepaksi ialah impedans ciri, diukur dalam ohm (Ohm). Impedans mewakili jumlah tentangan yang diberikan oleh talian penghantaran kepada arus ulang-alik. Mengekalkan galangan terkawal yang konsisten-yang paling biasa diseragamkan sama ada pada 50 Ohm atau 75 Ohm sepanjang keseluruhan kabel dan perkakasan yang disambungkan-adalah penting untuk prestasi sistem. Jika ketidakpadanan impedans berlaku, sebahagian daripada tenaga RF perjalanan akan memantul ke belakang ke arah sumber dan bukannya mencapai beban destinasi. Pantulan ini menghasilkan gelombang berdiri, merendahkan kualiti isyarat, mengurangkan kecekapan kuasa dan dalam-persekitaran radio berkuasa tinggi, boleh menjana haba berlebihan yang merosakkan perkakasan pemancar sensitif secara kekal.
3. Klasifikasi, Piawaian Impedans dan Varian Kabel
Kabel sepaksi bukan satu-saiz-sesuai-semua komoditi; ia direka bentuk ke dalam kelas yang berbeza berdasarkan kekerapan operasi, saiz fizikal, kuasa-kapasiti pengendalian dan penarafan impedans. Bagi juruteknik, pereka bentuk sistem atau jurutera RF, memilih varian kabel yang betul adalah penting untuk memastikan prestasi sistem yang optimum dan mengelakkan pantulan isyarat bencana.
Dua piawaian impedans utama yang mendominasi industri global ialah 50 Ohm dan 75 Ohm:
Kabel Sepaksi 50 Ohm:Ini direka bentuk terutamanya untuk penghantaran data, komunikasi tanpa wayar, sistem radio dua-hala, peralatan GPS dan penggalak isyarat komersial. Penarafan impedans 50 Ohm memberikan keseimbangan ideal antara pengecilan isyarat rendah dan keupayaan pengendalian kuasa tinggi-, menjadikannya standard universal untuk pemancar dan antena frekuensi radio. Contoh popular termasuk RG tradisional-58 serta varian rugi rendah moden seperti siri LMR (seperti LMR-240 dan LMR-400).
Kabel Sepaksi 75 Ohm:Ini dioptimumkan untuk pengedaran video, televisyen kabel (CATV), suapan televisyen satelit dan penghantaran internet jalur lebar. Oleh kerana isyarat video dan siaran mengutamakan kehilangan isyarat yang minimum berbanding larian pasif yang lama dan bukannya pengendalian kuasa-tinggi, geometri 75 Ohm (dicontohkan oleh kabel RG-6 dan RG-59) menghalang kemerosotan gambar dan mengekalkan integriti saluran yang bersih merentas rangkaian pengedaran kediaman dan komersial.
Sebagai tambahan kepada perbezaan impedans, kabel sepaksi berbeza secara meluas mengikut kaliber fizikal. Kabel yang lebih tebal mempunyai konduktor teras yang lebih besar dan penebat dielektrik yang lebih tebal, yang secara drastik mengurangkan pengecilan isyarat (kehilangan isyarat pada jarak) untuk larian kabel yang panjang, walaupun mereka mengorbankan fleksibiliti fizikal. Sebaliknya, kabel yang lebih nipis adalah sangat fleksibel dan mudah dialirkan melalui ruang sempit atau bahagian dalam kenderaan, tetapi ia mengalami kadar pengecilan yang lebih tinggi dalam rentang yang dilanjutkan.
4. Kelebihan dan Had Operasi
Walaupun teknologi kabel sepaksi telah matang selama hampir satu abad pembangunan berterusan, ia terus memegang kedudukan dominan dalam banyak sektor komunikasi kerana gabungan unik faedah struktur dan operasi. Walau bagaimanapun, pereka bentuk sistem juga mesti mengambil kira had fizikal yang wujud semasa merancang-penyerahan berskala besar.
Kelebihan utama menggunakan kabel sepaksi termasuk:
Perisai Elektromagnet Unggul:Reka bentuk konsentrik tertutup memberikan perlindungan yang luar biasa terhadap gangguan elektromagnet dan frekuensi radio luaran, memastikan penghantaran data bersih walaupun dalam persekitaran industri yang bising.
Sokongan Lebar dan Kekerapan Tinggi:Konfigurasi sepaksi moden boleh mengangkut isyarat frekuensi tinggi-tinggi dengan cekap ke dalam julat gigahertz, dengan selesa mengendalikan video berbilang-saluran dan data-tinggi.
Ketahanan dan Kekukuhan Mekanikal:Dilindungi oleh jaket luar polimer yang kuat dan jalinan logam yang kukuh, kabel coax menahan luluhawa luar yang keras, pengebumian langsung dan tekanan fizikal dengan sangat baik.
Kos-Keberkesanan:Berbanding dengan pandu gelombang khusus atau jangka panjang infrastruktur gentian optik aktif, kabel sepaksi menyediakan penyelesaian yang berpatutan dan boleh dipercayai untuk pengedaran RF dan video tempatan.
Walaupun kekuatan ini, kabel sepaksi mempunyai batasan yang ketara:
Pengecilan Isyarat Melebihi Jarak:Apabila isyarat frekuensi tinggi-mengembara melalui konduktor teras dan medium dielektrik, ia mengalami kehilangan tenaga yang progresif. Kehilangan isyarat meningkat secara eksponen dengan frekuensi yang lebih tinggi dan larian kabel yang lebih lama, selalunya memerlukan penguat atau pengulang isyarat.
Pukal dan Kekakuan Fizikal:Kabel sepaksi{0}}berprestasi tinggi boleh menjadi tebal, tegar dan berat, menjadikan penghalaan kompleks melalui saluran bangunan yang ketat atau kandang peralatan yang sempit mencabar.
Kerentanan kepada Kerosakan Kelembapan:Jika jaket pelindung luar mengalami koyakan atau tusukan, lembapan boleh meresap ke dalam perisai jalinan melalui tindakan kapilari, membawa kepada kakisan dalaman, perubahan impedans, dan akhirnya kegagalan kabel.
5. Aplikasi Moden dan Amalan Terbaik Penyelenggaraan
Hari ini, aplikasi untuk seni bina kabel sepaksi merangkumi pelbagai jenis sektor teknologi. Dalam telekomunikasi, ia kekal sebagai medium utama untuk penghantaran-batu lebar jalur lebar, menyambungkan nod pengedaran kejiranan terus ke modem kabel kediaman. Dalam industri penyiaran, talian coax yang mantap memautkan kawalan induk studio televisyen kepada-menara penghantaran kuasa tinggi. Tambahan pula, agensi keselamatan awam, pengendali maritim dan sistem komunikasi penerbangan bergantung sepenuhnya pada pautan sepaksi lasak untuk menyambungkan transceiver ke antena-yang dipasang pada kenderaan atau stesen pangkalan.

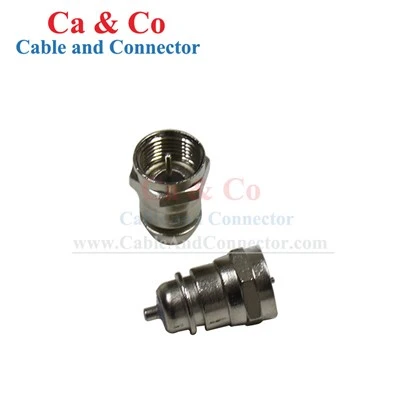

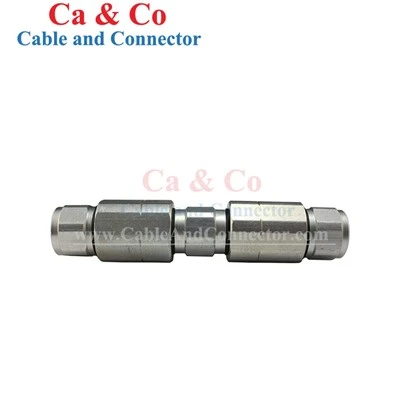

Untuk menjamin bahawa rangkaian kabel sepaksi beroperasi pada kecekapan puncak, protokol pemasangan dan penyelenggaraan yang betul adalah penting. Juruteknik mesti mematuhi radius selekoh minimum yang ditetapkan pengeluar semasa pemasangan; mencubit atau membengkokkan kabel secara mendadak mengubah bentuk penebat dielektrik dalaman, mengubah galangan ciri dan menyebabkan pantulan isyarat yang tidak diingini. Selain itu, memilih penyambung mengawan yang sesuai-seperti penyambung jenis F-benang untuk sistem televisyen atau skru-pada penyambung SMA dan BNC untuk instrumen ujian RF dan gear radio-adalah wajib untuk mengekalkan kesinambungan perisai. Akhir sekali, menggunakan peralatan ujian profesional seperti meter Nisbah Gelombang Tetap (SWR) atau pemasangan-pemasangan reflectometer domain (TDR)-masa memastikan keseluruhan talian penghantaran dipadankan dengan betul, menamatkan potensi kerosakan prestasi sebelum ia menjejaskan rangkaian.
Kesimpulan
Kabel sepaksi berdiri sebagai kejayaan kejuruteraan elektrik, merapatkan jurang antara penjanaan data elektronik mentah dan penyebaran tanpa wayar. Dengan menguasai keseimbangan halus geometri sepusat, pemisahan dielektrik dan perisai logam, teknologi ini telah menghabiskan beberapa dekad menyediakan penghantaran isyarat frekuensi radio yang boleh dipercayai,-rendah merentasi pelbagai industri yang luar biasa.
Memahami prinsip asas kabel sepaksi-bermula daripada anatomi dalaman berlapis dan fizik pemadanan impedans kepada perbezaan praktikal antara varian 50 Ohm dan 75 Ohm-memperkasakan jurutera, juruteknik dan peminat teknologi untuk mereka bentuk sistem komunikasi yang mantap. Apabila frekuensi komunikasi meningkat dan permintaan data terus berkembang, pemilihan, pemasangan dan penyelenggaraan infrastruktur sepaksi-berkualiti tinggi akan memastikan rangkaian global kami kekal jelas, stabil dan bersambung secara mendalam untuk tahun-tahun akan datang.
