Kabel Penyuap MC Tembaga direka untuk menghantar isyarat frekuensi radio antara antena, pemancar, penerima dan peralatan pengedaran RF. Pembinaan sepaksinya menggabungkan konduktor dalam tiub kuprum, dielektrik PE berbuih, konduktor luar kuprum beralun anulus dan jaket PE kalis api-LLDPE atau api untuk memberikan galangan terkawal, penghantaran RF yang stabil dan perlindungan mekanikal.
Ciri-ciri Elektrik
|
Rintangan DC konduktor dalam (Ω/km) |
0.78 |
|
Rintangan DC konduktor luar (Ω/km) |
0.66 |
|
Galangan ciri (Ω) |
50±1.5 |
|
Kapasitansi (p F/m) |
76 |
|
Halaju (%) |
88 |
|
Kekuatan dielektrik (KV) |
10.0 |
|
Rintangan penebat (MΩ/km) |
＞1×104 |
|
Penarafan kuasa puncak (KV) |
205 |
|
Voltan puncak (V) |
4300 |
|
Potong-frekuensi (GHz) |
3.7 |
|
Kuasa pengecilan dan Purata (Nilai pengecilan maksimum ialah 105% daripada nilai pengecilan nominal) |
|
|
Kekerapan (MHz) |
Pelemahan (@20 darjah , d B/100m) |
Purata kuasa (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800MHz~1000MHz |
1.10 |
|
1700MHz~2500MHz |
1.15 |
|
2500MHz~3000MHz |
1.20 |
taip
|
Kabel standard HCTAY-50-32 Kabel kalis api-HCTAYZ-50-32 |
||
|
Pembinaan |
||
|
Konduktor dalaman |
bahan |
Tiub kuprum |
|
Diameter (mm) |
13.1±0.1 |
|
|
Penebat |
bahan |
PE berbuih |
|
Diameter (mm) |
32.5±0.25 |
|
|
Konduktor luar |
bahan |
Tiub kuprum beralun anulus |
|
Diameter (mm) |
35.7±0.3 |
|
|
Jaket |
bahan |
LLDPE atau PE kalis api- |
|
Min. ketebalan (mm) |
＞1.2 |
|
|
Diameter (mm) |
38.8±0.30 |
|
Ciri-ciri Mekanikal
|
Jejari lentur (mm) |
Selekoh tunggal |
200 |
|
Selekoh berulang |
380 |
|
|
Kekuatan tegangan (N) |
2500 |
|
|
Berat kabel (kg/km) |
880 |
|
|
Suhu yang disyorkan (darjah) |
Penyimpanan |
-70~+85 |
|
Pemasangan |
-40~+60 |
|
|
Beroperasi |
-55~+85 |
|
Rendah-Kerugian Penghantaran RF 50Ω
Impedans 50Ω Stabil
Struktur sepaksi mengekalkan laluan penghantaran 50Ω terkawal, manakala dielektrik PE berbuih mengekalkan jarak konduktor konsisten untuk impedans yang stabil.
Pengecilan Isyarat Rendah
Konduktor kuprum dan dielektrik PE berbuih direka bentuk untuk meminimumkan kehilangan penghantaran RF merentasi julat frekuensi yang ditentukan, membantu mengekalkan kekuatan isyarat sepanjang tempoh penyuap.
VSWR rendah
Pembinaan sepaksi yang seragam mengurangkan pantulan isyarat dan menyokong pemindahan kuasa RF yang cekap antara peralatan yang disambungkan.

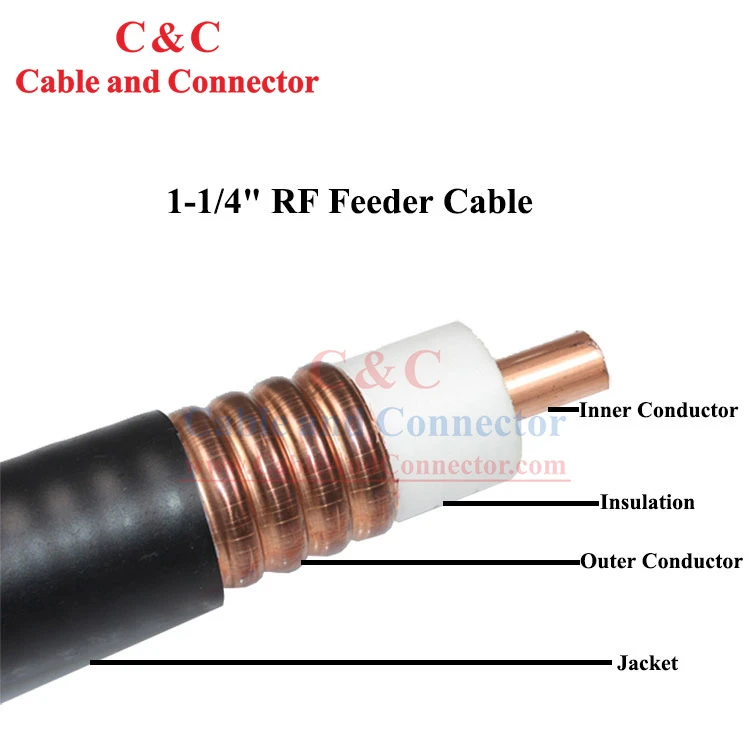

Pembinaan Koaksial Tembaga
Konduktor Dalaman Tiub Tembaga
Tiub kuprum menyediakan laluan penghantaran RF konduktif dengan dimensi terkawal untuk prestasi elektrik yang konsisten.
Dielektrik PE berbuih
Lapisan PE berbuih mengekalkan pemisahan antara konduktor sambil menyumbang kepada impedans kabel dan ciri penghantaran.
Konduktor Luar Kuprum Beralun Annular
Tiub kuprum beralun menyediakan perisai berterusan sambil membenarkan kabel bengkok semasa pemasangan tanpa menjejaskan struktur sepaksi.
LLDPE atau Jaket PE Kalis Api-
Jaket luar melindungi kabel daripada pendedahan pengendalian dan pemasangan. LLDPE disediakan untuk pembinaan standard, manakala PE kalis api{1}}tersedia jika keperluan prestasi-api tambahan dikenakan.
Pemasangan & Kebolehpercayaan Mekanikal
Pembinaan Beralun Fleksibel
Konduktor luar beralun annular membolehkan lenturan terkawal semasa penghalaan, menjadikan kabel lebih mudah dikendalikan di sekitar peralatan dan titik pemasangan.
Perlindungan Mekanikal
Konduktor luar tembaga dan jaket PE memberikan perlindungan kepada struktur penghantaran dalaman semasa menarik kabel, pengendalian dan pemasangan.
Suhu-Pembinaan Disesuaikan
Kabel direka bentuk dengan storan, pemasangan dan julat suhu operasi yang ditetapkan untuk menyokong penggunaan dalam keadaan persekitaran yang berbeza-beza.
Pembuatan & Kawalan Kualiti
Pemeriksaan Konduktor Kuprum
Bahan tiub tembaga diperiksa untuk ketekalan dimensi, keadaan permukaan dan kualiti bahan sebelum memasuki pengeluaran kabel. Dimensi konduktor dikawal untuk mengekalkan struktur sepaksi yang direka bentuk.
Kawalan Penyemperitan Dielektrik
Dielektrik PE berbuih dihasilkan di sekeliling konduktor dalam dengan dimensi terkawal dan keseragaman. Lapisan dielektrik diperiksa untuk memastikan pemisahan yang konsisten antara konduktor dalam dan luar.
Pembentukan Konduktor Beralun
Konduktor luar tembaga dibentuk menjadi struktur beralun anulus di sekeliling dielektrik. Pemeriksaan pengeluaran memberi tumpuan kepada diameter yang terbentuk, keadaan beralun dan integriti permukaan.
Penyemperitan Jaket
LLDPE atau jaket PE kalis api-tersemperit pada struktur sepaksi yang telah siap. Dimensi jaket, keadaan permukaan dan pengenalan kabel diperiksa semasa pengeluaran.
Selesai Ujian Kabel
Kabel siap diperiksa untuk ciri elektrik, dimensi dan mekanikal utama sebelum penghantaran. Pemeriksaan berkaitan RF-boleh termasuk impedans, pengecilan dan ujian VSWR, bersama-sama dengan rintangan konduktor dan pemeriksaan dimensi kabel selesai.
Pemeriksaan Akhir
Sebelum pembungkusan, kabel siap diperiksa untuk penampilan kabel, penandaan, dimensi, panjang pembungkusan dan pengenalan produk untuk memastikan kabel yang dibekalkan sepadan dengan keperluan pengeluaran dan pesanan.
Pengenalpastian Kabel & Kebolehkesanan Projek
Pengenalan produk yang jelas membantu kontraktor, pengedar dan pasukan projek menguruskan kabel semasa penyimpanan dan pemasangan. Penanda kabel dan dram boleh digunakan untuk mengenal pasti jenis kabel, spesifikasi produk, maklumat pengeluaran dan butiran penghantaran.
Untuk pesanan projek, maklumat pengenalan produk dan pembungkusan boleh diselaraskan dengan keperluan pembelian dan inventori pelanggan jika berkenaan.
RoHS-Kabel Suapan RF yang Mematuhi
Produk ini memenuhi keperluan RoHS yang berkenaan untuk bahan terlarang. Maklumat pematuhan RoHS boleh disediakan sebagai sebahagian daripada dokumentasi teknikal yang diperlukan untuk kelayakan pelanggan, kelulusan projek dan rekod perolehan.
Pembungkusan Drum Kayu 500 m
Panjang Pembungkusan Standard -500 m kabel setiap dram kayu untuk pengangkutan pukal dan pemasangan projek.
Perlindungan Kabel -Kabel diikat dengan selamat pada dram untuk mengurangkan ubah bentuk dan mengendalikan kerosakan semasa pengangkutan.
Penggunaan Mudah -Pembungkusan dram menyokong pembayaran kabel terkawal semasa pemasangan dan membantu mengurangkan pengendalian kabel yang tidak perlu.
Pengenalan Drum -Spesifikasi produk dan maklumat penghantaran boleh ditanda pada dram untuk pengurusan penerimaan dan inventori.
Pembungkusan Projek -Panjang kabel tersuai atau keperluan pembungkusan boleh dibincangkan untuk pesanan pukal dan projek.
