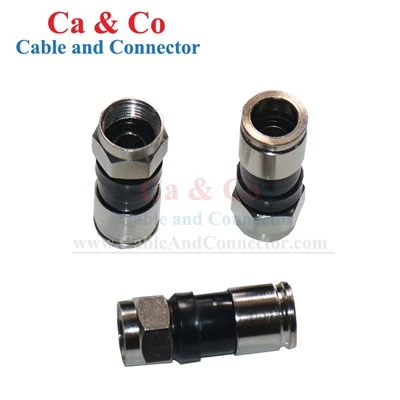

Penyambung Mampatan DTYHXL RG6 ialah penyambung pemampatan jenis F-untuk menamatkan kabel sepaksi perisai standard RG6-dalam CATV, jalur lebar, TV satelit dan sistem sepaksi 75-ohm yang lain. Keserasian RG59, nikel-binaan loyang atau aloi zink bersalut dan dengan- atau tanpa-konfigurasi O-Ring tersedia untuk kabel dan keperluan pemasangan yang berbeza.
Spesifikasi
|
Jenis Produk |
Penyambung Mampatan CCYHXL RG6 |
|
Model DAYTAI |
CC-FC-RG6-DTYHXL |
|
Julat Kekerapan |
DC~1000MHz |
|
Impedans |
75 Ohm (Nominal) |
|
Voltan Kerja |
335V Maks |
|
Menahan Voltan |
750V Rms |
|
Hubungan Pusat |
Kurang daripada atau sama dengan 10 mΩ |
|
Hubungan Luar |
Kurang daripada atau sama dengan 5 mΩ |
|
Rintangan penebat |
Lebih besar daripada atau sama dengan 1000 MΩ |
|
Sesuai untuk Kabel |
Kabel Sepaksi RG6 |
|
Kaedah Pembinaan |
Sesuai untuk alat pemampatan (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) adalah pilihan |
|
bahan |
Bersalut Nikel Loyang atau Aloi Zink |
|
Temp. Julat |
-35~+60 darjah |
Keserasian Kabel RG6
Standard-Perisai RG6:Direka bentuk untuk kabel sepaksi-perisai RG6, dengan struktur penyambung dipadankan dengan konduktor tengah, dielektrik, perisai dan jaket kabel.
Pilihan RG59:Konfigurasi serasi RG59 tersedia untuk aplikasi menggunakan kabel RG59.
Pengesahan Kabel untuk Pesanan Pukal:Untuk pesanan volum, spesifikasi kabel atau sampel boleh disediakan untuk pengesahan keserasian penyambung sebelum pengeluaran.
Penamatan Mampatan
Sisipan Kabel:Kabel sepaksi yang disediakan dimasukkan sehingga konduktor pusat mencapai sentuhan tengah dan perisai diletakkan pada sentuhan luar.
Pembetulan Mampatan:Penyambung dimampatkan di sekeliling kabel yang disediakan untuk melindungi jaket kabel dan mengekalkan kedudukan penamatan.
Alat-Penamatan Terkawal:Alat pemampatan yang serasi menyediakan pemampatan terkawal untuk penamatan kabel yang boleh berulang semasa pemasangan medan dan pemasangan volum.
75-Sambungan Jenis F Ohm
Antara muka jenis F-mengekalkan laluan isyarat tengah dan laluan perisai luar yang diperlukan untuk sistem sepaksi 75-ohm.
Hubungan Pusat:Konduktor tengah diikat dalam hubungan tengah untuk mewujudkan sambungan isyarat.
Hubungan Luar:Sentuhan luar melibatkan lapisan pelindung kabel untuk mengekalkan sambungan perisai melalui penyambung.
Penggunaan Kekerapan Jalur Lebar:Penyambung sesuai untuk aplikasi pengedaran CATV, jalur lebar, satelit dan RF dalam frekuensi operasi yang ditentukan.
Prestasi Sentuhan & Penebat
Rintangan Sentuhan Rendah:Rintangan sentuhan tengah dan luar dikawal semasa pengeluaran untuk mengekalkan sambungan elektrik yang stabil selepas penamatan.
Pusat-ke-Penebat Perisai:Struktur penebat memisahkan sentuhan tengah dari badan konduktif luar untuk mengelakkan sentuhan elektrik yang tidak diingini antara laluan isyarat dan perisai.
Pemeriksaan Elektrik:Kumpulan pengeluaran yang telah siap diperiksa untuk rintangan sentuhan, rintangan penebat, dan voltan tahan mengikut keperluan pemeriksaan yang berkenaan.
Pembinaan Penyambung
Nikel-Loyang Bersalut
Loyang bersalut{0}}nikel tersedia untuk projek yang memerlukan badan penyambung loyang dengan permukaan bersalut.
Aloi Zink
Aloi zink tersedia sebagai bahan badan alternatif untuk spesifikasi produk dan pembelian yang berbeza.
Pemilihan Bahan
Bahan ditentukan sebelum pengeluaran mengikut konfigurasi produk yang diluluskan.
Kawalan Kualiti & Pemeriksaan
Pemeriksaan Bahan Masuk:Loyang, aloi zink, bahagian bersalut, komponen penebat dan Cincin O-diperiksa sebelum dipasang.
Pemeriksaan Dimensi & Antara Muka:Dimensi keseluruhan, F-dimensi antara muka jenis, kedudukan kenalan dan dimensi bahagian{1}}mampatan disemak semasa pengeluaran.
Penyaduran & Pemeriksaan Penampilan:Keadaan penyaduran, badan penyambung, benang, bahagian sentuhan, calar dan ubah bentuk diperiksa sebelum pemasangan akhir.
Pemeriksaan Elektrik:Sentuhan tengah, sentuhan luar, rintangan penebat, dan voltan tahan diperiksa mengikut keperluan pemeriksaan yang berkenaan.
Pengesahan Mampatan:Penyambung sampel ditamatkan dengan kabel dan alat mampatan yang ditentukan untuk memeriksa pemasukan kabel, keadaan mampatan, sentuhan perisai dan pengekalan kabel.
Pemeriksaan Akhir:Model produk, konfigurasi, kuantiti, pembungkusan dan pelabelan diperiksa terhadap spesifikasi pesanan sebelum penghantaran.
Ulang-Kawalan Pesanan:Sampel yang diluluskan atau spesifikasi pengeluaran boleh digunakan sebagai rujukan untuk pesanan berulang untuk mengekalkan konfigurasi produk yang konsisten antara kelompok.
Konfigurasi Tersedia untuk Pesanan Pukal
|
Konfigurasi |
Pilihan Tersedia |
|
Jenis Kabel |
Perisai Standard RG6 / RG59 |
|
Bahan Badan |
Nikel-Loyang Bersalut / Aloi Zink |
|
Pengedap |
Dengan O-Ring / Tanpa O-Ring |
|
Alat Mampatan |
CC-TCOM-JSLS / CC-TCOM-SLHS / CC-TCOM-RZX |
|
Jenis Penyambung |
F-Jenis Pemampatan |
Aplikasi
Pengagihan CATV
Untuk menamatkan kabel sepaksi RG6 di titik pengedaran CATV dan sambungan pelanggan.
Rangkaian Jalur Lebar
Untuk sambungan sepaksi yang digunakan dalam akses jalur lebar dan peralatan pengedaran.
TV satelit
Untuk sambungan jenis F-antara kabel sepaksi, penerima satelit dan peralatan pengedaran isyarat.
Sistem Koaksial Kediaman
Untuk sambungan RG6 dalam TV, modem jalur lebar dan pemasangan sepaksi kediaman.
Pengedaran RF & Video
Untuk sambungan sepaksi 75-ohm dalam sistem pengedaran isyarat RF dan video.
Pembungkusan & Penghantaran
Pembungkusan Pukal
Penyambung dibekalkan dalam beg pukal atau kotak dalam mengikut kuantiti pesanan dan keperluan pembungkusan.
Pengenalan Karton
Karton eksport boleh ditandakan dengan model produk, konfigurasi, kuantiti dan maklumat yang ditentukan-pelanggan.
Pembungkusan OEM
Kuantiti beg, kuantiti-kotak dalam, pelabelan dan tanda kadbod boleh ditentukan untuk pesanan pengedar dan OEM.
Semakan Pra-Penghantaran
Konfigurasi produk, kuantiti, pembungkusan dan pelabelan disahkan terhadap pesanan sebelum penghantaran.
Soalan Lazim
S: Bagaimanakah saya tahu jika penyambung mampatan RG6 ini sesuai dengan kabel saya?
A: Semak jenis kabel, pembinaan perisai, diameter jaket dan keperluan penyediaan kabel. Untuk pesanan pukal, menyediakan spesifikasi kabel atau sampel membolehkan keserasian disahkan sebelum pengeluaran.
S: Apakah yang perlu saya sediakan apabila meminta sebut harga penyambung RG6?
J: Sediakan jenis kabel, kuantiti yang diperlukan, konfigurasi penyambung, -Keperluan cincin, pilihan bahan, keperluan pembungkusan dan pasaran destinasi.
S: Bolehkah anda memadankan penyambung dengan spesifikasi kabel sedia ada kami?
A: Ya. Spesifikasi atau sampel kabel boleh disemak untuk mengesahkan konfigurasi penyambung yang sesuai sebelum pengeluaran besar-besaran.
S: Bolehkah penyambung digunakan dengan alat pemampatan sedia ada?
J: Keserasian alat harus disahkan oleh konfigurasi penyambung dan bukannya dengan penampilan penyambung sahaja. Sediakan model alat sedia ada supaya keserasian boleh disemak sebelum membuat pesanan.
S: Apakah perbezaan antara penyambung mampatan dan penyambung F standard?
J: Penyambung mampatan diikat pada kabel sepaksi dengan operasi mampatan khusus dan bukannya bergantung hanya pada antara muka berulir. Ini menyediakan proses penamatan mekanikal yang ditentukan untuk pemasangan kabel.
S: Bolehkah saya menggunakan penyambung ini untuk pemasangan medan berulang?
A: Ya. Kaedah penamatan mampatan sesuai untuk pemasangan kabel berulang apabila penyambung, penyediaan kabel dan alat mampatan dipadankan dengan betul.
S: Bolehkah anda menyimpan spesifikasi penyambung yang sama untuk pesanan berulang?
A: Ya. Sampel yang diluluskan atau spesifikasi pengeluaran boleh dikekalkan sebagai rujukan untuk pesanan berulang untuk mengekalkan konfigurasi produk yang sama.
S: Bolehkah anda menyediakan sampel untuk ujian keserasian kabel?
A: Ya. Sampel boleh dibekalkan mengikut konfigurasi penyambung yang diperlukan supaya pelanggan boleh menguji penyambung dengan kabel sebenar dan proses pemasangan mereka sebelum membeli pukal.
S: Apakah maklumat yang perlu disahkan sebelum pengeluaran besar-besaran?
J: Item utama ialah jenis dan pembinaan kabel, konfigurasi penyambung, bahan, O-Pilihan deringan, alat mampatan, pembungkusan, pelabelan dan sampel atau spesifikasi yang diluluskan.
