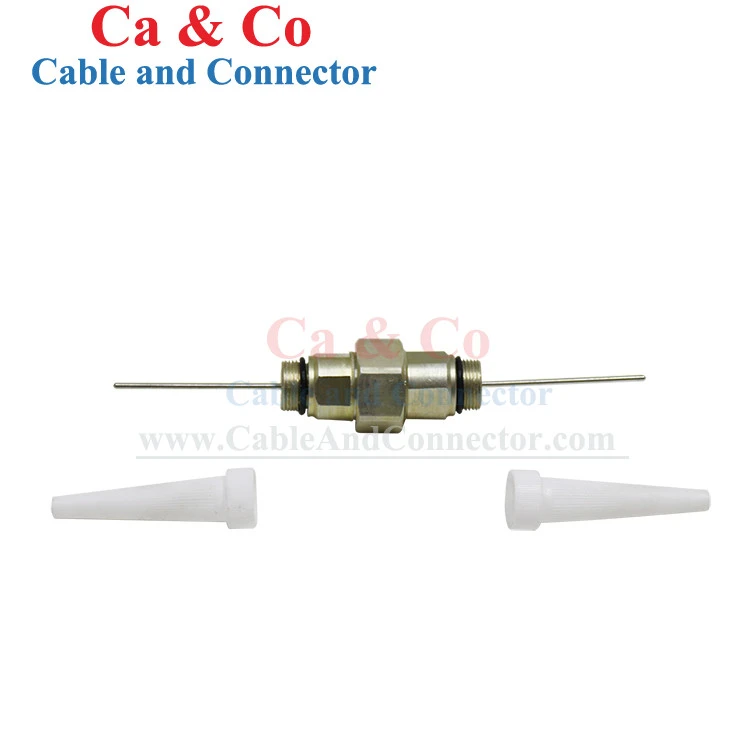

Penyambung KS To KS ialah penyesuai-ke-perumah yang direka untuk menyambung dua antara muka KS yang serasi dalam peralatan sepaksi dan RF. Ia menyediakan sambungan mekanikal dan elektrik terus antara komponen dengan penamatan KS, menjadikannya sesuai untuk penyambungan peralatan, sambungan kabel, dan penggantian sambungan antara muka KS sedia ada.
Spesifikasi
|
Jenis Produk |
Penyambung KS ke KS |
|
Model CA&CO |
CAC-KS-KS |
|
Julat Kekerapan |
DC~1000MHz |
|
Voltan Kerja |
335V Maks |
|
Menahan Voltan |
170V Rms |
|
Hubungan Pusat |
Kurang daripada atau sama dengan 10 mΩ |
|
Hubungan Luar |
Kurang daripada atau sama dengan 5 mΩ |
|
Rintangan penebat |
Lebih besar daripada atau sama dengan 1000 MΩ |
|
Ketahanan (Perkawinan) |
Lebih daripada atau sama dengan 500 Kitaran |
|
Standard Berkenaan |
IEC 60169-24 |
|
bahan |
Aluminium+POM |
|
Temp. Julat |
-35~+60 darjah |
Prestasi RF & Elektrik
Sentuhan Sepaksi Berterusan
Sesentuh tengah dan luar mengekalkan laluan konduktif yang berasingan melalui penyesuai, mengekalkan laluan isyarat sepaksi antara dua antara muka KS.
Rintangan Sentuhan Terkawal
Permukaan sentuhan tengah dan luar adalah ketepatan-dipasang untuk mengekalkan logam yang konsisten-ke-sentuhan logam dan menghadkan rintangan pada titik mengawan.
Pengasingan Elektrik POM
Penebat POM memisahkan sesentuh tengah dan luar serta membetulkan kedudukan relatifnya, menghalang pengaliran yang tidak diingini antara dua laluan elektrik.
Kebolehpercayaan Mekanikal
Penjajaran Kawan Terkawal
Permukaan mengawan KS yang dimesin mengawal kedudukan relatif penyambung dan antara muka mengawan, mengurangkan beban tidak sekata pada kenalan dalaman semasa pemasangan.
Pengekalan Kenalan
Pemasangan sesentuh dalaman dikekalkan oleh sokongan POM dan perumah aluminium, mengehadkan pergerakan paksi dan sisi semasa mengawan dan servis berulang.
Ketahanan Mengawan Berulang
Pemasangan mengawan direka bentuk untuk sambungan berulang dan pemotongan, dengan sentuhan elektrik diperiksa selepas-ujian kitaran mengawan untuk mengenal pasti kemerosotan kenalan atau pergerakan pemasangan.
Pemasangan & Penyelenggaraan
Perkawinan paksi
Jajarkan antara muka KS pada paksi mengawan yang sama sebelum penglibatan untuk mengelakkan beban sisi pada komponen kenalan.
Perlindungan Hubungan
Pastikan permukaan mengawan dan kawasan sentuhan bebas daripada pencemaran sebelum pemasangan untuk mengelakkan sentuhan elektrik yang lemah disebabkan oleh bahan asing.
Penggantian Langsung
Konfigurasi KS-ke-KS membenarkan penyesuai yang gagal dialih keluar dan diganti tanpa menukar peralatan sekeliling kepada antara muka penyambung lain.
Permohonan
Ujian & Pengesahan Prestasi
Ujian Rintangan Sentuhan
Ukur rintangan antara sesentuh tengah dan antara laluan sesentuh luar selepas pemasangan untuk mengesan sentuhan yang lemah, pencemaran atau kecacatan pemasangan.
Ujian Rintangan Penebat
Ukur rintangan antara konduktor tengah dan luar selepas pemasangan untuk mengesan kebocoran yang disebabkan oleh penebat yang rosak, tersesar atau tercemar.
Ujian Voltan Tahan
Guna voltan AC yang ditentukan di antara konduktor tengah dan luar untuk tempoh ujian yang diperlukan untuk memeriksa kerosakan penebat atau arka.
Ujian Ketahanan Mengawan
Lakukan kitaran mengawan dan menyahkawin KS berulang, diikuti dengan pemeriksaan sentuhan dan kesinambungan untuk mengenal pasti haus sentuhan, anjakan atau kehilangan kesinambungan elektrik.
Ujian Prestasi RF
Ukur ciri penghantaran RF merentasi julat frekuensi yang ditentukan untuk mengenal pasti kehilangan tidak normal atau sisihan prestasi yang disebabkan oleh kecacatan dimensi atau pemasangan.
OEM & Penyesuaian
|
Item OEM |
Parameter Boleh Disesuaikan |
|
Antaramuka KS |
Dimensi mengawan, panjang antara muka, kedudukan kenalan dan dimensi antara muka kritikal |
|
Panjang Penyambung |
Panjang keseluruhan mengikut dimensi komponen sedia ada atau ruang pemasangan |
|
Diameter Luar |
Menampung diameter luar mengikut komponen mengawan dan keperluan kelegaan |
|
Hubungan Pusat |
Diameter kenalan, panjang dan kedudukan paksi |
|
Penebat |
Diameter penebat POM, saiz lubang, panjang, dan kedudukan sentuhan |
|
Perumahan |
Panjang perumahan aluminium, profil luar, dan dimensi rongga dalaman |
Pembungkusan & Penghantaran
Perlindungan Bahagian Individu
Setiap penyambung boleh dibungkus dalam beg PE untuk mengelakkan calar permukaan, pencemaran habuk, dan kerosakan sentuhan semasa pengendalian.
Pembungkusan Karton Pukal
Kuantiti pukal dibungkus dalam karton dalaman dan karton eksport, dengan kuantiti pembungkusan tetap mengikut pesanan yang disahkan.
Pengenalan Nombor Bahagian
Setiap bungkusan atau karton dalaman boleh ditandakan dengan model produk, kuantiti dan maklumat kelompok untuk penerimaan gudang dan pengenalan stok.
Kawalan Kuantiti Pra-Penghantaran
Barangan siap dikira dengan senarai pembungkusan sebelum penghantaran untuk mengelakkan percanggahan kuantiti antara pengeluaran dan penghantaran.
Pesanan Pukal & Perolehan
MOQ
- Standard CAC-KS-KS: 100 pcs/pesanan
- OEM/disesuaikan: 500 pcs/pesanan.
Sampel
- Kuantiti sampel: 1–5 pcs.
- Sampel tersedia untuk penilaian keserasian antara muka, dimensi dan mengawan KS sebelum pengeluaran pukal.
Masa Utama Pengeluaran
- Pesanan standard: 7–15 hari bekerja.
- Pesanan tersuai: 15–30 hari bekerja selepas mendapat kelulusan.
Pengesahan Teknikal
Untuk pesanan OEM atau penggantian, sediakan dimensi antara muka KS, dimensi keseluruhan, toleransi kritikal dan keperluan bahan. Sampel atau lukisan sedia ada boleh digunakan untuk pengesahan dimensi sebelum pengeluaran.
Soalan Lazim
S: Apakah perbezaan antara penyesuai KS ke KS dan penyesuai KS ke F?
A: Penyesuai KS ke KS mengekalkan antara muka KS yang sama pada kedua-dua hujungnya, manakala penyesuai KS ke F menukar antara antara muka KS dan F. Jenis yang diperlukan bergantung pada antara muka pada komponen yang disambungkan.
S: Bolehkah penyambung KS ke KS digunakan dengan penyambung 5/8 inci yang lain?
J: Hanya jika dimensi mengawan dan geometri antara muka adalah serasi. Penamaan 5/8-inci sahaja tidak mengesahkan kebolehtukaran.
S: Adakah penyambung KS ke KS sesuai untuk sistem 75-ohm?
A: Ya. Penyambung ini bertujuan untuk aplikasi RF sepaksi 75-ohm di mana antara muka mengawan dan konfigurasi sistem adalah serasi.
S: Bolehkah saya menggunakan penyambung ini untuk sistem antara muka-KS yang lebih lama?
J: Ya, dengan syarat antara muka sedia ada sepadan dengan konfigurasi KS yang ditentukan oleh penyambung. Untuk peralatan lama, pengesahan dimensi disyorkan sebelum diganti.
S: Apakah yang perlu saya semak sebelum menggantikan penyesuai KS sedia ada?
J: Semak jenis antara muka, dimensi mengawan, ruang pemasangan keseluruhan dan konfigurasi kenalan. Penyambung sedia ada atau lukisan teknikal boleh digunakan untuk perbandingan.
S: Bolehkah penyambung dibekalkan di bawah-nombor bahagian label peribadi?
A: Ya. Nombor bahagian pelanggan, kod model dan tanda pengenalan boleh digunakan mengikut spesifikasi pengeluaran yang diluluskan.
S: Bolehkah reka bentuk KS ke KS yang sama dibekalkan untuk pesanan berulang?
A: Ya. Lukisan dan spesifikasi pengeluaran yang diluluskan boleh disimpan sebagai rujukan untuk kumpulan pengeluaran berikutnya.
S: Apakah dokumen yang boleh diminta untuk kelayakan pembekal?
J: Spesifikasi produk, rekod pemeriksaan dan dokumentasi pematuhan yang berkenaan boleh dibekalkan mengikut keperluan kelayakan pelanggan.
